Ing bidang teknik konstruksi,Struktur baja, kanthi properti mekanik sing efisien lan kemampuan desain fleksibel, wis dadi pilihan utama kanggo arsitektur modern. Kanggo pamula, nguwasani bentuk struktural lan logika struktur baja minangka kunci kanggo mbukak kunci kesempatan profesional. Ing ngisor iki,SingaBakal sistematis nerangake limang struktur khas: portal baja baja sing entheng, pigura baja, bingkai grid baja, struktur kabel, lan tabung truss.
Struktur inti lan ciri beban sing mbukak

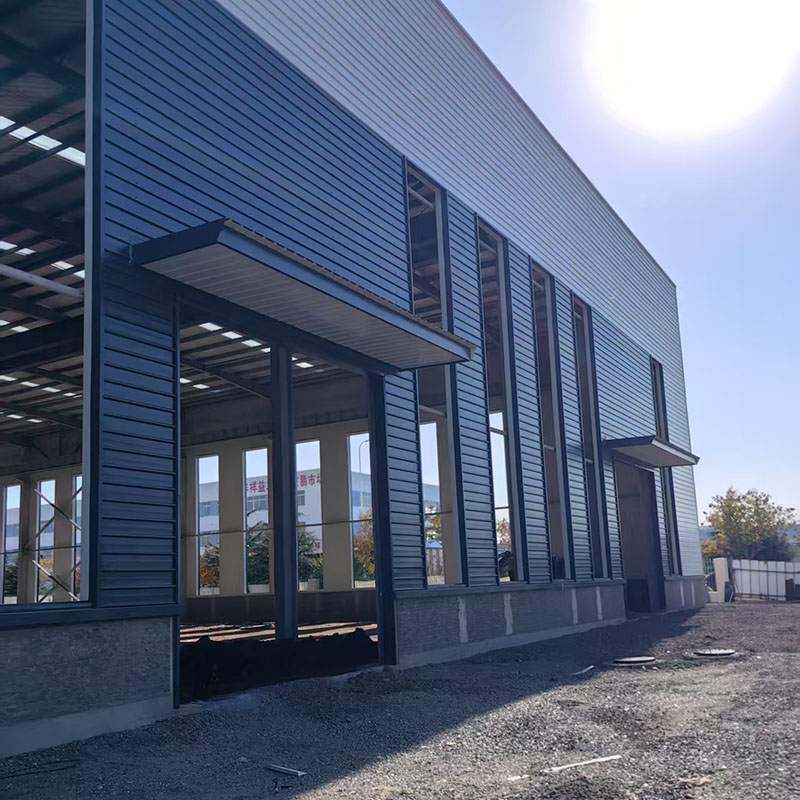

Portal baja cahyaStruktur bajakasusun saka pigura portal, sistem purlin (baja C / Z), lan sistem dhukungan, mbentuk sistem presar planar. Keuntungan inti kasebut ana ing desain bagean-bagean variabel, ing endi Beam lan Cross-Sections dioptimalake miturut pasukan internal, entuk panggunaan materi sing efisien. Panggunaan lembaran baja sing entheng kanggo atap lan tembok nyuda beban dhasar kanthi 40% -60% dibandhingake struktur beton.
Skenario aplikasi khas
Iki cocog kanggo bangunan industri (pabrik entheng, gudang, lan logistik) lan hall komersial (pameran pameran) kanthi spans siji 20-30 meter lan bobot nganti 10 meter. Konstruksi mbutuhake wektu 4-8 minggu, lan biaya 20% -30% luwih murah tinimbang struktur beton.
Karakteristik struktural lan kaluwihan sistem
Sistem bantalan spasial sing dumadi saka kolom baja (tabung baja / baja baja / berbentuk H-baja (balok baja (nganggo baja baja (welded / welded Hybrid) bisa ngrampungake spacing kolom sing gedhe banget sajrone 9 meter. Kanthi nggabungake sendi artikulasi kanthi sistem dhukungan,Struktur bajabisa lunyu kanggo syarat-syarat forivation sing beda.
Jinis Bangunan
Akeh crita Komersial: 5-15-crita bangunan (kayata bangunan soho), kanthi rencana lantai sing divisibel kanthi bebas kanggo ketemu syarat kantor mbukak.
Perangkat Lunak Perutsik (kayata bengkel mesin) sing bisa ngrampungake krenjang overhead luwih saka 50 ton.
Bangunan tahan seismik: Dukamane sing dhuwur ndadekake struktur sing disenengi kanggo wilayah sing rawan gempa.
Komposisi Geometri lan Kauntungan Mekanikal
Sistem bantalan spasisial dumadi saka anggota tubular baja sing disambungake liwat sendi bedhah ing pola grid sing entuk seimbang bidiroktional bendir. Ketebalan Grid Flat kira-kira 1 / 10-1 / 15 saka jangkoan, dene munggah kothak sudhut mlengkung yaiku 1 / 6-1 / 8. Struktur baja sakabehe nggunakake 30-50 kg / ㎡ baja.
Aplikasi Penting
Bangunan Olahraga: Stadium (kayata struktur dhukungan ekstersior njaba manuk) lan kolam renang, sing nutupi spans ultra-gedhe saka 80-150 meter.
Hub transportasi: terminal bandara (kayata gendheng driji bandara Bijing Bandara daxing bandara), entuk ruang bebas, transparan.
Tetanduran Industri: Pelaturan Pabrik Pesawat, magepokan karo sistem kren sing digantung.
Struktur sistem lan prinsip beban beban
Dumadi saka kabel baja sing kuat, membran sing tension, lan struktur sing ndhukung, struktur kasebut nggayuh bentuk hiperbola liwat pre-tension. Membran mung tebal 0.5-1.5 mm lan bobote kurang saka 1 kg / ㎡, nanging duwe kekuwatan tensile saka 50-150 MPA. Digabungake karo jaring kabel, bisa ngaktifake papan sing ora didhukung luwih saka 200 meter.
Wilayah aplikasi inovatif
Arsitektur Lansek: Canopies Stadion, Canopies Plaza Komersial
Arsitektur ECO: Greatical Garden Greenouses (Proyek Eden, UK), nggunakake transmisi cahya sing dhuwur (95%) saka film Etfe kanggo nyedhiyakake lampu alami
Arsitektur sementara: Hall Pameran Gedhe (Paviliun Nasional World Expo), bisa digunakake maneh lan bisa digunakake maneh
Fitur struktural lan kaluwihan material
Tabung baja bunder disambungake liwat simpul sing disimpel utawa garansi gusset kanggo mbentuk jinis-jinis trussStruktur bajasistem belang-bening. Kanak-kaku saka Bagean Tube Baja yaiku 30% -50% luwih dhuwur tinimbang saka H-Sense, lan bagean sing ditutup nawakake resistensi karat sing apik, kanthi cocog kanggo lingkungan sing lembab / corrosive.
Skenario Aplikasi Diverse
Tetanduran Industri: Atap tanduran mesin abot (10-60 meter), sing bisa ditundhung akeh 30 ton.
Teknik Bridge: Highway Truss Bridges (kayata jembatan Gutian ing Wuhan), kanthi suhu 150 meter lan nyuda bobot 60% dibandhingake karo jembatan konkrit.
Bangunan Pameran: Hall pameran gedhe (kayata komplek Kanton Canton) entuk desain sing nyenengake lan estetika kanthi truses persegi panjang.
