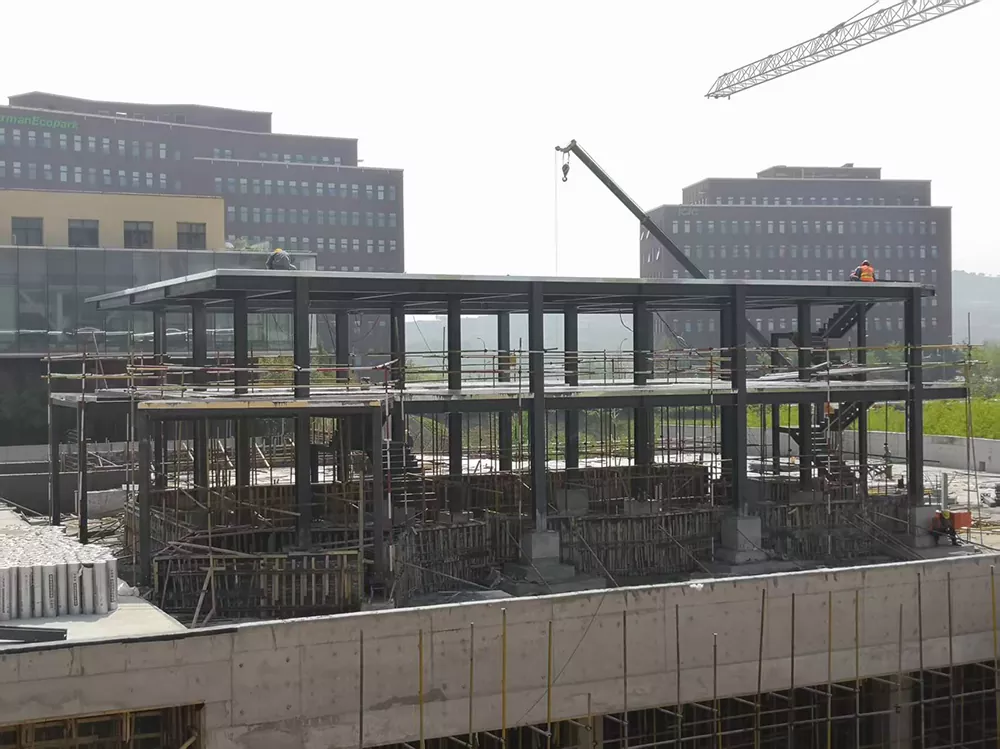

Anstruktur baja tahan gempadirancang kanggo nahan pasukan seismik liwat sistem struktural cocok, anggota baja ductile, sambungan dipercaya, lan engineering tumata kanthi teliti. Pandhuan iki nerangake cara kerjane desain seismik, faktor sing mengaruhi kinerja struktur, cara ngevaluasi biaya konstruksi, lan apa sing kudu dipriksa para panuku nalika milih pabrikan struktur baja. Sinau carane planning informed bisa nambah safety, daya tahan, efficiency project, lan nilai long-term.
1. Apa Struktur Baja Tahan Gempa?
Struktur baja tahan gempa yaiku bangunan utawa kerangka rekayasa sing dirancang kanggo nolak pasukan lan gerakan sing diasilake dening aktivitas seismik. Tinimbang mung ngandelake kekuwatan kolom lan balok individu, nggunakake sistem struktural terpadu kanggo nransfer beban lindhu kanthi aman menyang pondasi.
Sajrone lindhu, lemah obah kanthi cepet, nyebabake massa bangunan ngasilake gaya inersia. Kekuwatan kasebut bisa ngasilake gerakan horisontal, distorsi struktural, tegangan sambungan, lan tuntutan tambahan ing pondasi. Struktur baja sing dirancang kanthi apik nyebabake efek kasebut liwat ukuran anggota sing cocog, konfigurasi struktur, rincian sambungan, lan petungan teknik.
Sing penting, tahan lindhu ora ateges bangunan bakal tetep ora rusak sajrone saben lindhu. Gumantung ing tujuan desain lan panjaluk seismik, ngasilake struktural sing dikontrol lan sawetara karusakan nonstruktural bisa kedadeyan. Tujuan dhasar yaiku nyuda risiko kegagalan bencana lan entuk kinerja sing dibutuhake dening peraturan bangunan sing ditrapake.
Ngendi Struktur Baja Tahan Gempa Digunakake?
Struktur kasebut cocog kanggo macem-macem proyek, kalebu:
- Pabrik industri, bengkel produksi, lan gudang.
- Bangunan komersial, kantor, lan fasilitas ritel.
- Pusat logistik lan fasilitas distribusi.
- Bangunan umum lan struktur liyane kanthi syarat pendhudhukan tartamtu.
- Kerangka baja khusus lan struktur dhukungan industri.
Solusi sing cocog gumantung saka panggunaan bangunan, dhuwur, geometri, bebaya seismik lokal, kahanan lemah, lan tingkat kinerja sing dibutuhake.
2. Apa Struktur Baja Bisa Nindakake Uga Sajrone Lindhu
Baja akeh digunakake ing teknik seismik amarga kekuatan, daktilitas, lan kapasitas kanggo prefabrikasi. Nanging, kaluwihan kasebut mung diterjemahake dadi kinerja sing bisa dipercaya nalika kabeh struktur dirancang, digawe, lan dipasang kanthi bener.
Daktilitas lan Dissipasi Energi
Daktilitas yaiku kemampuan materi utawa komponen struktural kanggo ngalami deformasi substansial tanpa langsung kelangan kapasitas mawa beban. Anggota baja sing rinci bisa ngasilake ing kahanan seismik sing nuntut, saéngga struktur bisa ngilangi energi liwat prilaku inelastis sing dikontrol.
Karakteristik iki penting banget amarga pasukan lindhu bisa ngowahi arah bola-bali. Anggota lan sambungan mulane kudu nampung panjaluk deformasi sing dikarepake tanpa ngalami fraktur prematur, ketidakstabilan, utawa mundhut kekuatan sing ora bisa ditampa.
Rasio Kekuwatan-kanggo-Bobot Dhuwur
Baja bisa nyedhiyakake kekuatan struktural sing substansial tanpa mbutuhake anggota sing abot banget. Wiwit pasukan inersia seismik ana hubungane karo massa bangunan lan percepatan lemah, ngurangi bobot struktural sing ora perlu bisa mbantu ngatur panjaluk lindhu. Kinerja nyata, Nanging, gumantung ing sistem bangunan lengkap tinimbang bobot materi piyambak.
Prefabrikasi lan Kontrol Manufaktur
Komponen baja bisa digawe ing lingkungan bengkel sing dikontrol sadurunge diangkut menyang situs konstruksi. Proses iki bisa nambah konsistensi dimensi, nyederhanakake pemeriksaan, lan nyuda aktivitas tartamtu ing situs. Gambar fabrikasi sing akurat, bahan sing bisa dilacak, prosedur pengelasan sing mumpuni, lan pemeriksaan sing cocog tetep penting.
3. Komponen Kunci Struktur Baja Tahan Gempa
Kinerja seismik sing bisa dipercaya mbutuhake macem-macem unsur struktural supaya bisa digunakake bebarengan. Kekirangan ing siji komponen kritis bisa ngrusak kinerja sistem sing luwih akeh.
Rangka Struktural
Balok lan kolom mbentuk kerangka beban utama. Ukuran, sifat material, lan susunan kasebut mengaruhi kekuwatan, kaku, stabilitas, lan kapasitas deformasi bangunan. Insinyur kudu ngevaluasi interaksi antarane anggota kasebut tinimbang milih bagean adhedhasar beban vertikal.
Sistem Bracing
Kawat diagonal bisa nyedhiyakake cara sing efisien kanggo nolak gaya lateral. Gumantung ing sistem sing dipilih, braces bisa digunakake utamane liwat tension lan kompresi utawa nggabungake mekanisme khusus kanggo nambah prilaku seismik. Tata letak kudu dikoordinasi karo lawang, jendhela, mesin, rute sirkulasi, lan syarat arsitektur utawa operasional liyane.
Sambungan Beam-to-Column
Sambungan nransfer pasukan antarane anggota struktural lan banget mengaruhi prilaku seismik sakabèhé. Sambungan bolted lan gandheng kudu dirancang kanggo gaya, rotasi, lan beban siklik sing ana gandhengane karo sistem struktur sing dipilih.
Rincian sambungan kudu miturut pranata desain sing ditrapake. Substitusi improvisasi, owah-owahan welding sing ora disetujoni, lan instalasi bolt sing ora konsisten bisa kompromi dalan beban sing dituju.
Fondasi lan Jangkar Bolts
Pondasi nransfer pasukan struktural menyang lemah. Desaine kudu nyathet kahanan lemah, nggulingake, geser, angkat, lan pasukan sing ditularake liwat pangkalan kolom lan baut jangkar. Malah pigura baja sing dirancang kanthi apik bisa nindakake kanthi apik yen sistem pondasi ora cukup.
Diafragma atap lan lantai
Sistem atap lan lantai mbantu ngumpulake lan nyebarake gaya lateral menyang unsur-unsur tahan gempa sing wis ditemtokake. Sambungan, kolektor, lan komponen sing ndhukung kudu dikoordinasi karo desain struktural sakabèhé kanggo njaga jalur beban sing terus-terusan.
| Komponen | Fungsi Utama | Pertimbangan Penting |
|---|---|---|
| Balok lan kolom | Nindakake beban gravitasi lan nyumbangake resistensi lateral | Kekuwatan, stabilitas, lan daktilitas |
| Bracing utawa pigura wayahe | Tahan gaya seismik horisontal | Pilihan sistem lan kapasitas deformasi |
| Sambungan | Transfer pasukan antarane anggota | Rincian qualified lan kinerja siklik |
| Pondasi lan jangkar | Transfer pasukan struktural menyang lemah | Kapasitas lemah, uplift, lan overturning |
| Diafragma lan kolektor | Distribusi gaya lateral ing struktur | Kontinuitas lan integritas sambungan |
4. Carane Desain Seismik Ngapikake Safety Structural
Teknik seismik sing efektif diwiwiti saka situs bangunan lan terus liwat desain, fabrikasi, degdegan, lan inspeksi. Saben tahapan kudu ndhukung tujuan kinerja struktural sing padha.
Langkah 1: Evaluasi Situs lan Bahaya Seismik
Insinyur ngenali paramèter desain seismik sing relevan, kondisi lemah, panggonan bangunan, lan syarat kode sing ditrapake. Penyelidikan geoteknik mbantu netepake sifat lemah lan ngenali masalah potensial kayata pemukiman utawa likuifaksi sing relevan.
Langkah 2: Pilih Sistem Struktural sing Cocok
Bingkai momen-resisting, pigura braced, lan sistem liyane sing diidinake nawakake kombinasi beda saka kaku, kekuatan, daktilitas, lan keluwesan arsitektur. Pilihan kasebut kudu nggambarake dimensi bangunan, panggunaan sing dikarepake, panjaluk seismik, lan kendala konstruksi.
Langkah 3: Analisis Kekuwatan, Drift, lan Stabilitas
Analisis struktur ngira carane bangunan nanggapi beban desain. Insinyur mriksa pasukan anggota, pamindahan lateral, drift interstory yen ditrapake, stabilitas sakabèhé, lan potensial irregularities. Struktur sing nyukupi syarat kekuatan dhasar bisa uga mbutuhake kaku tambahan utawa rincian kanggo nyukupi tujuan layanan lan kinerja.
Langkah 4: Sambungan Detail lan Komponen Ulet
Pranata seismik bisa mbutuhake proporsi anggota tartamtu, konfigurasi sambungan, ngendhaleni buckling lokal utawa lateral-torsional, lan mriksa desain adhedhasar kapasitas. Ing pirang-pirang sistem, insinyur ngarahake nyengkuyung ngasilake sing dikontrol ing komponen sing ditunjuk nalika nglindhungi sambungan kritis lan unsur liyane saka kegagalan durung wayahe.
Langkah 5: Verifikasi Fabrikasi lan Ereksi
Jaminan kualitas kalebu verifikasi material, mriksa dimensi, inspeksi welding, kontrol instalasi bolt, lan konfirmasi manawa komponen sing dipasang cocog karo gambar sing disetujoni. Owah-owahan ing rincian struktur kudu dideleng lan disetujoni dening insinyur sing tanggung jawab.
Kanggo proyek ing Amerika Serikat, syarat sing ditrapake bisa uga kalebu Kode Bangunan Internasional, ASCE/SEI 7, lan standar AISC sing relevan, kalebu AISC 341 kanggo desain seismik sistem baja struktural. Negara lan wilayah liyane mbutuhake standar sing beda. Peraturan sing ngatur lan edisi sing diadopsi kudu dikonfirmasi kanggo saben proyek.
5. Tantangan Umum lan Solusi Praktis
Para panuku lan manajer proyek asring ngadhepi keseimbangan sing angel antarane anggaran, kacepetan konstruksi, fungsi bangunan, lan keamanan struktural. Ngenali risiko umum luwih awal bisa nyuda owah-owahan sing larang lan wektu tundha sing bisa dihindari.
Tantangan 1: Milih Struktur Mung Adhedhasar Rega
Kutipan awal sing sithik bisa uga ora kalebu layanan teknik penting, rincian sambungan, uji coba, lapisan pelindung, utawa syarat degdegan. Mbandhingake supplier nggunakake orane katrangan cetha ditetepake tinimbang ing dipetik tonnage baja utawa total rega piyambak.
Tantangan 2: Nambani Bangunan Baja Standar minangka Universal Cocog
Konfigurasi bangunan standar bisa uga ora nyukupi tuntutan seismik utawa syarat arsitektur saben situs. Nyuwun review engineering khusus project sadurunge nrima solusi prefabricated, utamané kanggo tata letak ora duwe aturan baku, heavy equipment, utawa situs karo beboyo seismik wujud.
Tantangan 3: Ngadhepi Komponen Nonstruktural
Cladding, langit-langit sing digantung, peralatan mekanik, pipa, tray kabel, lan sistem panyimpenan bisa rusak amarga gerakan bangunan. Dhukungan lan lampiran kasebut kudu dievaluasi miturut syarat sing ditrapake lan tujuan kinerja proyek.
Tantangan 4: Nggawe modifikasi Situs sing ora disetujoni
Ngalih penyonggo, nglereni anggota, ngebor bolongan sing ora disetujoni, utawa ngganti sambungan bisa ngganti path beban struktural. Tim konstruksi kudu ngirim owah-owahan sing diusulake kanggo ditinjau teknik sadurunge implementasine.
Tantangan 5: Nglirwakake Pangopènan Jangka Panjang
Korosi, lapisan sing rusak, komponen sing longgar, lan owah-owahan sing ora didokumentasikan bisa mengaruhi kemampuan servis liwat wektu. Nggawe rencana pangopènan lan aturake inspeksi sing cocog, utamane sawise lindhu sing signifikan utawa nalika kerusakan struktural katon.
6. Cara Milih Sistem Struktural Tengen
Ora ana solusi rangka baja tunggal sing cocog kanggo saben bangunan. Pilihan sing paling apik gumantung saka syarat teknik, ruang lantai sing bisa digunakake, dhuwur bangunan, metode konstruksi, lan ekonomi proyek.
| Sistem Struktural | Kaluwihan Potensial | TCTerms kanggo Evaluasi |
|---|---|---|
| Bingkai tahan momen | Bisa nawakake tata letak interior sing mbukak kanthi penyonggo diagonal sing luwih sithik | Rincian sambungan, kontrol drift, lan kerumitan fabrikasi |
| Bingkai sing dipasang | Bisa nyedhiyakake kaku lateral sing efisien lan resistensi pasukan | Penempatan brace, gangguan arsitektur, lan prilaku brace |
| Sistem dual utawa gabungan | Bisa nggabungake macem-macem mekanisme lateral-force-resisting | Kompatibilitas sistem, distribusi pasukan, lan kerumitan desain |
Iki minangka perbandingan umum, dudu pengganti kanggo teknik khusus proyek. Kesesuaian lan panggunaan sing diidini saben sistem gumantung marang kode lokal, kategori desain seismik, konfigurasi struktur, lan desain rinci.
Kanggo fasilitas industri, keputusan kasebut uga kudu nyathet crane overhead, geter mesin, bukaan gedhe, ekspansi mangsa ngarep, lan syarat produksi sing ora diganggu. Koordinasi awal antarane pemilik, arsitek, insinyur struktur, lan pemasok bangunan baja bisa nyegah konflik sing larang kanggo diselesaikan mengko.
7. Apa sing Ngaruhi Biaya Struktur Baja Tahan Gempa?
Biaya struktur baja tahan gempa gumantung luwih saka jumlah baja. Kerumitan teknik, syarat manufaktur, kahanan situs, logistik, lan inspeksi kabeh bisa mengaruhi investasi pungkasan.
Faktor Biaya Utama
- Syarat desain seismik:Panjaluk desain sing luwih dhuwur utawa sistem struktur khusus bisa uga mbutuhake rincian teknik, materi, utawa sambungan tambahan.
- Ukuran bangunan:Dawane span, dhuwur, spasi kolom, lan geometri sing ora teratur mengaruhi ukuran anggota lan kerumitan fabrikasi.
- Spesifikasi baja:Nilai sing dibutuhake, kasedhiyan bagean, kekandelan piring, lan traceability mengaruhi pengadaan.
- Desain sambungan:Sambungan khusus, stiffeners, prosedur welding, lan syarat pamriksa bisa nambah biaya fabrikasi.
- Syarat pondasi:Karakteristik lemah, syarat jangkar, lan geometri pondasi bisa ngganti biaya konstruksi sipil.
- Transportasi lan instalasi:Jarak pengiriman, dimensi komponen, akses angkat, lan tarif tenaga kerja lokal mengaruhi biaya pangiriman lan degdegan.
- Sistem proteksi:Proteksi korosi, proteksi geni, lan perawatan khusus proyek liyane nambah biaya sakabèhé.
Kepiye Para Pembeli Bisa Ngontrol Biaya Tanpa Ngganggu Keamanan?
Miwiti kanthi ringkes proyek sing jelas sing kalebu lokasi, dimensi, panggunaan sing dituju, beban peralatan, syarat arsitektur, kode sing ditrapake, lan jadwal pangiriman sing dikarepake. Nyuwun kutipan sing bisa dibandhingake karo ruang lingkup teknis sing padha lan pengecualian sing jelas.
Rekayasa nilai bisa mbantu ngoptimalake ukuran anggota, kothak kolom, rincian sambungan, lan urutan fabrikasi. Nanging, owah-owahan kanggo komponen tahan pasukan seismik kudu dipriksa dening profesional qualified lan kudu ngreksa kinerja struktur sing dibutuhake.
Iku uga migunani kanggo mbandhingaké total biaya diinstal tinimbang rega materi piyambak. Desain sing terkoordinasi kanthi apik bisa nyuda sampah, rework situs, wektu tundha konstruksi, lan biaya pangopènan ing mangsa ngarep.
8. Cara Pilih Produsen Struktur Baja sing Bisa Dipercaya
Milih pabrikan sing tepat minangka keputusan tuku sing penting, utamane nalika proyek kasebut mbutuhake syarat seismik, ukuran sing disesuaikan, utawa pangiriman internasional. Pemasok kudu bisa ndhukung desain teknik sing disetujoni kanthi kualitas manufaktur sing konsisten lan dokumentasi sing jelas.
Evaluasi Kapabilitas Teknis
Takon apa pabrikan bisa nggarap gambar khusus proyek, koordinasi karo insinyur struktur sing tanggung jawab, lan nggawe bagean sing dibutuhake lan rakitan sambungan. Konfirmasi sapa sing tanggung jawab kanggo desain struktural, petungan sambungan, desain pondasi, lan kepatuhan kode lokal.
Tinjau Manajemen Kualitas lan Keterlacakan
Gumantung saka kontrak lan standar sing ngatur, cathetan sing relevan bisa uga kalebu sertifikat material, dokumentasi prosedur pengelasan, kualifikasi tukang las, laporan inspeksi, cathetan inspeksi dimensi, lan spesifikasi bolt. Nyuwun bukti sing cocog karo tingkat risiko proyek lan syarat peraturan.
Konfirmasi Pangiriman lan Tanggung Jawab Instalasi
Njlentrehake wektu timbal fabrikasi, kemasan, pengaturan pengiriman, dhukungan degdegan, toleransi instalasi, lan tata cara kanggo nangani komponen sing rusak utawa ora cocog. Rencana pangiriman sing rinci bisa nyuda masalah koordinasi antarane pabrikan, panyedhiya kargo, lan tim konstruksi.
Pitakonan sing Takon Sadurunge Nggawe Pesenan
- Apa sampeyan bisa nggawe komponen baja miturut gambar proyek sing disetujoni?
- Apa inspeksi kualitas lan dokumentasi materi sing kalebu?
- Layanan teknik apa sing kalebu, lan sing mbutuhake janjian sing kapisah?
- Kepiye owah-owahan desain lan revisi fabrikasi dikontrol?
- Apa syarat pangiriman, syarat kemasan, lan tanggung jawab instalasi?
- Apa sampeyan bisa menehi referensi proyek sing relevan lan cathetan kualitas sing bisa diverifikasi?
QINGDAO LIWEIYUAN HEAVY INDUSTRY CO., LTD.bisa kalebu ing proses evaluasi supplier kanggo proyek struktur baja. Para panuku kudu ngrembug syarat bangunan tartamtu, ruang lingkup fabrikasi, pangarepan dokumentasi, lan pengaturan pangiriman langsung karo perusahaan sadurunge nggawe keputusan tuku.
9. Pitakonan sing Sering Ditakoni
1. Apa sing ndadekake struktur baja tahan gempa beda karo bangunan baja konvensional?
Struktur baja tahan gempa dirancang khusus lan rinci kanggo nolak gaya seismik lan nampung deformasi struktur sing dibutuhake. Sistem, sambungan, anggota, lan pondasi tahan gaya lateral kudu kerja bareng nalika beban lindhu. Bangunan baja konvensional ora kanthi otomatis cocok kanggo lokasi sing dikarepake seismik.
2. Apa struktur baja rampung tahan lindhu?
Ora ana bangunan sing bisa dijamin nahan saben lindhu tanpa karusakan. Desain seismik sing tepat tujuane kanggo nggayuh tujuan kinerja sing ditemtokake lan nyuda risiko kegagalan bencana ing kahanan desain sing ditemtokake. Asil nyata gumantung ing gerakan lemah, kondisi lemah, konfigurasi struktur, kualitas konstruksi, lan faktor liyane.
3. Apa pigura braced luwih apik tinimbang pigura momen-nolak?
Ora ana sistem sing luwih apik sacara universal. Bingkai braced bisa nyedhiyakake kaku lateral sing efisien, dene bingkai sing tahan momen bisa menehi keluwesan sing luwih gedhe kanggo tata letak interior sing mbukak. Pilihan sing cocog gumantung saka panjaluk seismik, watesan drift, syarat arsitektur, dimensi bangunan, lan kode sing ditrapake.
4. Apa bangunan baja prefabrikasi bisa digunakake ing wilayah sing rawan lindhu?
Ya, yen bangunan lengkap dirancang khusus kanggo syarat seismik situs lan tundhuk karo peraturan sing ditrapake. Para panuku kudu verifikasi desain struktural, rincian sambungan, syarat pondasi, toleransi manufaktur, lan prosedur instalasi tinimbang nganggep yen desain prefabrikasi standar cocok.
5. Standar apa sing ditrapake kanggo struktur baja tahan gempa?
Keperluan gumantung ing lokasi proyek lan kode bangunan sing ngatur. Ing Amerika Serikat, pranata sing relevan bisa uga kalebu IBC, ASCE/SEI 7, lan AISC 341. Yurisdiksi liyane bisa nggunakake standar nasional utawa regional sing beda. Tim desain kudu ngonfirmasi edisi sing diadopsi lan syarat sing ditrapake sadurunge rekayasa diwiwiti.
6. Apa struktur baja tahan gempa luwih larang?
Bisa uga mbutuhake teknik tambahan, sambungan khusus, utawa kontrol kualitas sing luwih nuntut dibandhingake karo bangunan sing ora mbutuhake kinerja seismik sing padha. Biaya nyata gumantung ing situs, sistem struktur, geometri bangunan, bahan, lan ruang lingkup konstruksi. Koordinasi teknik awal bisa mbantu ngontrol biaya tanpa kompromi safety.
7. Dokumen apa sing kudu dijaluk para panuku saka pemasok struktur baja?
Gumantung saka kontrak, para panuku bisa njaluk gambar fabrikasi sing disetujoni, sertifikat material, cathetan welding lan inspeksi, laporan dimensi, spesifikasi bolt, dokumentasi lapisan, lan pandhuan instalasi. Petungan struktur lan dokumentasi kepatuhan uga kudu dipikolehi saka profesional desain qualified sing tanggung jawab yen dibutuhake.
8. Kepiye carane bisa ningkatake kinerja seismik saka bangunan baja sing wis ana?
Insinyur struktur sing mumpuni kudu ngevaluasi bangunan, gambar sing kasedhiya, karusakan sing diamati, lan syarat penilaian sing ditrapake. Tindakan retrofit sing potensial bisa uga kalebu nguatake sambungan, nambah bracing, nambah kolektor utawa diafragma, lan nganyarke komponen liyane sing kurang. Solusi sing cocog kudu ngetutake penilaian khusus bangunan tinimbang rekomendasi penguatan umum.
10. Mbangun karo kapercayan liwat Planning Struktur Steel Luwih
Struktur baja tahan gempa minangka asil saka rekayasa sing terkoordinasi, bahan sing cocog, sambungan sing dipercaya, fabrikasi sing dikontrol, lan instalasi sing ati-ati. Kekuwatan lan daktilitas baja menehi kaluwihan penting, nanging kaluwihan kasebut kudu didhukung dening sistem struktural lengkap sing dirancang kanggo syarat situs lan proyek sing nyata.
Kanggo pamilik bangunan, kontraktor, pangembang, lan tim pengadaan, pendekatan sing paling efektif yaiku kanggo nemtokake tujuan kinerja seismik luwih awal, mbandhingake supplier karo spesifikasi teknis sing konsisten, lan verifikasi dokumentasi kualitas sadurunge konstruksi diwiwiti. Langkah-langkah kasebut mbantu ngatur risiko, nambah koordinasi proyek, lan ndhukung kinerja bangunan jangka panjang.
