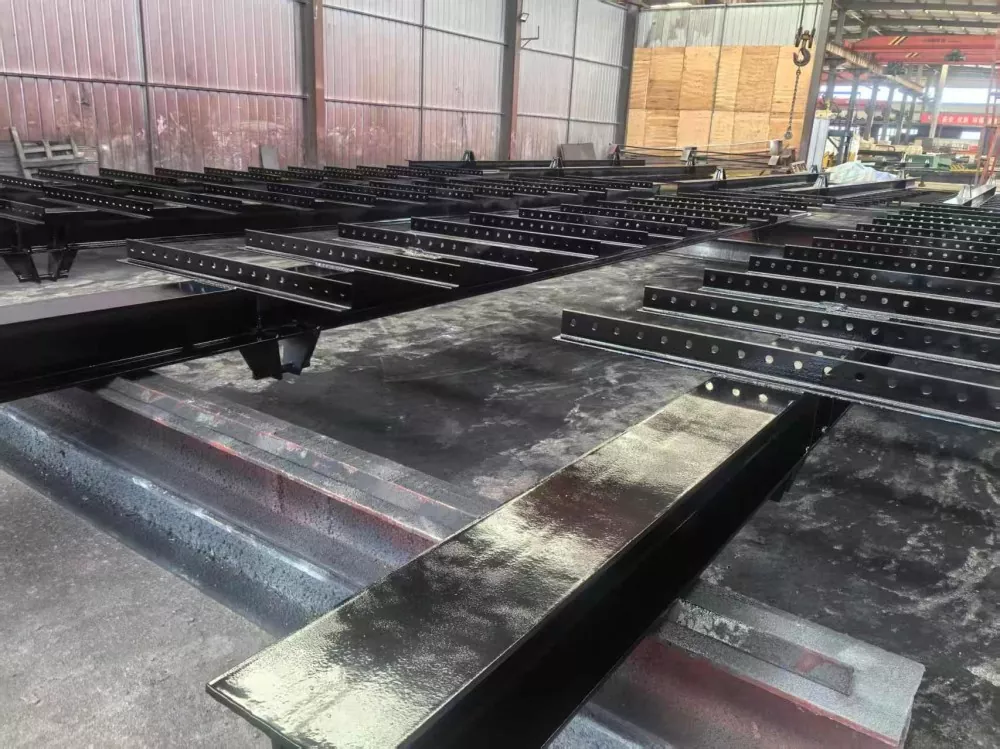

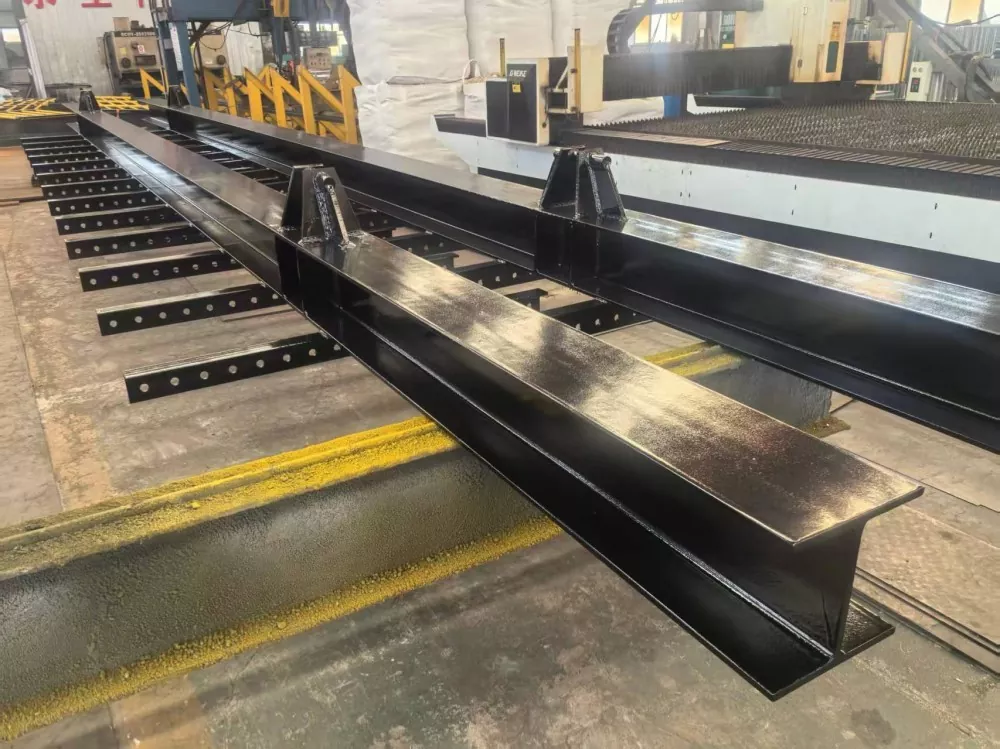

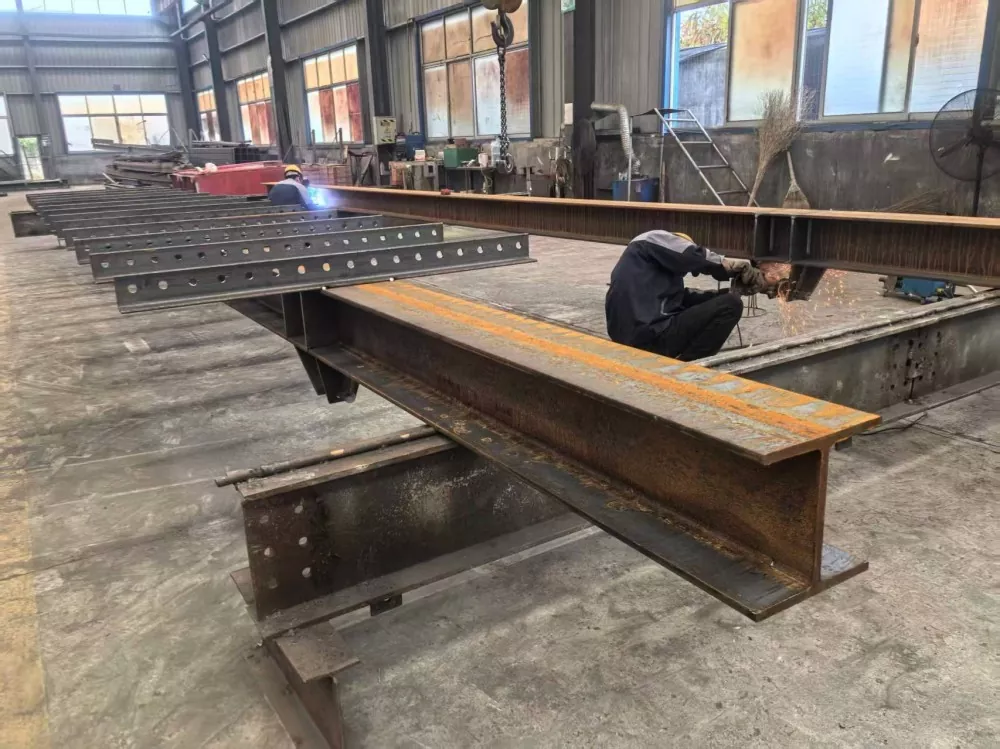

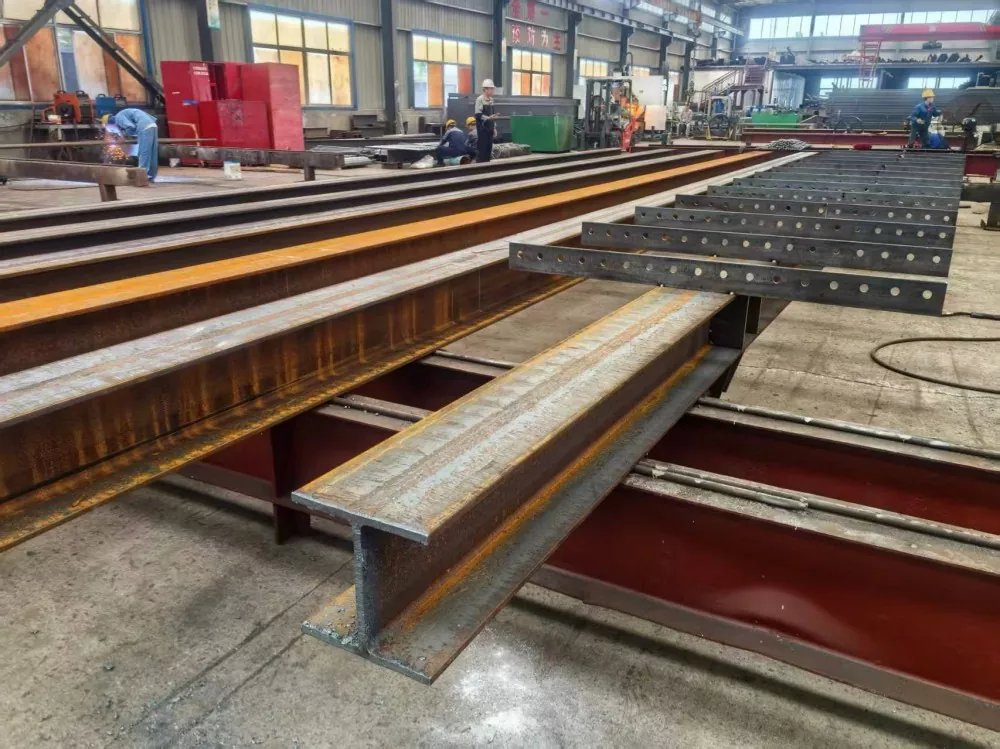

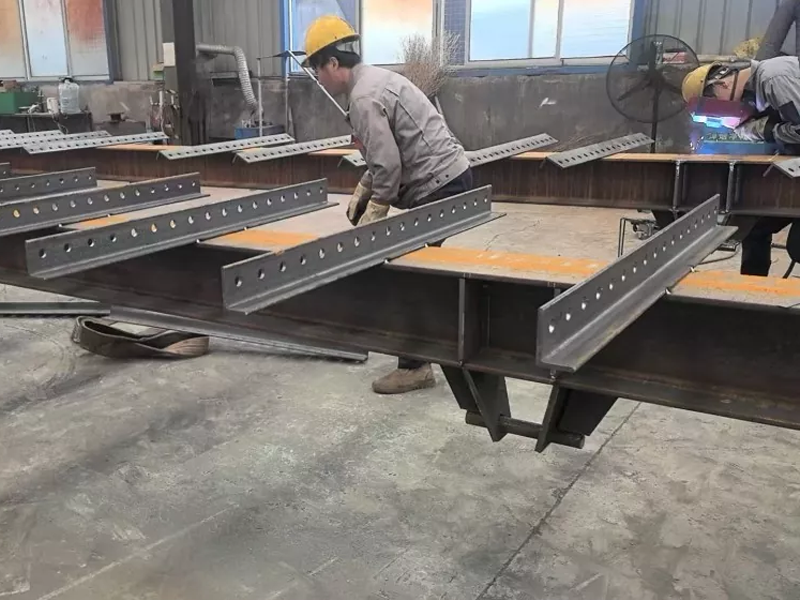

Piranti angkat struktur baja diproduksi dening Liweiyuan, produsen struktur baja profesional ing China. Kita nggunakake kerajinan sing apik lan bahan mentah sing bermutu tinggi. Sampeyan bisa tuku produk kanthi yakin nalika adol langsung saka pabrik.
1. Kapasitas beban alat angkat
Adhedhasar bobot komponen struktur baja (5-50 ton), beban angkat saka Alat angkat ditemtokake ora kurang saka 60 ton, kanthi faktor safety ≥ 3,5. Bahan sing digunakake yaiku baja wesi ngisor Q355B kanthi pangaturan daya ≥ 345 MPA.
2. Bentuk struktural
Struktur pigura portal portal kaping pindho digunakake, kanthi bawang utama sing bisa diatur saka 11.5m. Baja Sudut 80 * 80Q355B digunakake ing alat ngangkat simpul, kanthi iga sing dikelipis 16mm sing ditambahake ing simpul.
3 .. Metode Sambungan
Lugs Angkat dirancang minangka struktur piring langka dobel kanthi apent 50mm lan kekandelan 20mm. Welding Penetrasi lengkap digunakake kanggo balok (weld Kelas 2), kanthi dhuwur sikil sing weld ≥ 12mm.
1. Spesifikasi Bahan Utama
○ Crosbeam: H300 × 200 × 8 × 12 baja
○ Alat Hanging Node: baja sudut 80 * 80 q355B
○ LUGTING LUG: Laser-dipotong saka piring baja Q355B 20mm
2. Teknologi Pangolahan
○ Nglereni: Cnc Laser nglereni, kanthi nggunakake lumahing atos ≤ 25μm
○ Welding: Co₂ Gas dilindhungi, ER50-6 Welding Kawat, Pengawetan Panas Pos-Weld ing 200 ° C kanggo Relief Stress
Manungsa perawatan panas: lunting luntur ngalami quenching lan tempering (atose HB 200-230)
1. Mekanisme Crossbeam sing bisa diatur
· Sendhi teleskopik nganggo struktur nestes kanthi macem-macem 500mm. Iki dilengkapi telung set bolongan pin (diameter 16mm) lan dilengkapi 45 # baja lawang ngisor (kanthi pin anti-selehake).
· Surfaces kontak geser dilumasi karo mos, lan reresik bisa dikontrol sajrone 0,5-1-1mm.
2. Ngangkat rapat lug
· 80mm jarak antarane piring lug, dibangun ing φ55mm jarum roller (Model Na4911), Kursi Lug lan Lug Lug Fit (H7 / R6)
· PIN Digawe saka 40Crimoa, 50mm diameter, krom-leren (kekandelan 0,05mm)
3. Kaki Dhukungan Non-Slip
· Piring dhukungan kaping pindho 20 × 20mm diinstal ing sisih ngisor, kanthi untu anti-slip sing diilangi ing permukaan (ambane untu 2mm, jarak 5mm).
· Dhukungan Dhukungan bisa dicoba kanthi sacara apik karo bolt imbuhan M42 (laras ± 50mm).
1 .. Pemriksaan weld
Kabeh welds utama ngalami pengujian 100% (PT), lan T-sendi ngalami ultrasonik (UT), layang I.
Ukuran Dimensi Dimensi Dimetensi Dimets Weld ≤ ± 1.5mm, Survides Surviess ≤2mm / m.
2. Dimensi toleransi
○ BISA LENGKAP LENGKAP: ± 3mm
○ Sisih jarak angkat Angkat: ± 2mm
○ Vertikal sakabehe: ≤1.5mm / m
3 .. tes kinerja
○ Rata-uji coba testing: beban statis 1,25 kaping beban sing dirating kanggo 1 jam, deformasi permanen ≤0.1%.
○ Tes beban dinamis: beban siklik 1.1 kaping beban sing dirating sajrone 50 detik. 0 kaping (frekuensi 0.5hz)
1. Overload Piranti Perlindhungan (Model XZ-100, akurasi ± 2%) diinstal, kanthi otomatis nutup sirkuit angkat yen kakehan ngluwihi 10%.
2 .. Sistem Alarm Swara lan Cahya (Operating Voltage DC24V) wis diinstal, muni weker nalika bolt kasebut bisa dicelupake 15%.
3. Kabeh bagean obah sing dilengkapi karo bolong pelindung
1. Pemriksaan bahan mentah → nglereni laser cnc → machining, pengeboran) → Perawatan Panas Suwe → Polandia → Perangkat Lumahing → Perangkat Lumahing → Perangkat Lumahing, Epoxy Zinc-Topcoat 60μm.
2 .. Suntingan proses kontrol kunci: Pemantau Reformasi Welding (Nggunakake Metode Pembaruan lan Metode Reverse
1 .. Nyedhiyani gambar desain lengkap (kalebu model 3D CAD), Waranti Material, lan Laporan Perawatan Panas.
2. Laporan Pemeriksaan pihak katelu kudu kalebu: cathetan test properti mekanik, diagram uji coba non-ngrusak, lan laporan pemeriksaan dimensi.
3. Pasang manual pangguna lan pangopènan (kalebu katalog bagean, grafik siklus lubrication, lan pandhuan masalah sing umum).
1. Sadurunge nggunakake, mriksa: Kahanan saka linta pin, retak weld, suhu suhu, mundhak sistem weker.
2 .. kakehan dilarang. Jangkoan suhu operasi yaiku -20 ° C nganti 60 ° C, lan kacepetan angin maksimal ora ngluwihi 12 m / s.
3. Pangopènan rutin: Nindakake pemeriksaan lengkap saben 50 ngangkat utawa saben telung wulan, lan nindakake kalibrasi mbukak saben taun.
IX. Kualitas Perancang Baja Liweiyuan
Struktur baja Liweiyuan minangka pabrikan utama saka macem-macem produk struktur baja lan produk logam ing China. Kita bisa ngatur macem-macem solusi produk logam lan nyedhiyakake produk baja baja sing murah, murah lan produk logam. Kita bisa nyedhiyani desain struktur bahan lan steel sing tundhuk standar nasional lan regional, kalebu saka AS lan Eropa.
1 .. Apa sing kedadeyan yen masalah kualitas produk?
Yen kita nampa umpan balik sing berkualitas, kita janji bakal nanggapi sajrone 24 jam lan menehi solusi sajrone 48 jam. Yen masalah kasebut salah, kita bisa nyedhiyani rework gratis, kanthi cepet pendekatan (biaya pengiriman sing ditutupi kita), utawa ganti rugi miturut kontrak, gumantung karo kabutuhan pelanggan.
2 .. Kepiye cara njamin kualitas produk sing konsisten? Apa kita duwe proses inspeksi kualitas sing lengkap?
Perusahaan kita yaiku ISO9001-2016 disertifikasi lan ngetrapake telung tingkat inspeksi Kualitas: Komposisi baja lan pengujian kekuwatan sadurunge bahan mentah teka; QC personel nganakake inspeksi lan ngrampungake saben proses produksi; Lan data tes wis diarsip kanthi gampang kanggo akses menyang pelanggan.
3 .. Apa produk struktur baja kita ketemu standar entri pasar?
Piranti angkat baja Liwiiyuan kita minangka standar Certified (En100 Standard), njamin selaras karo keamanan EU, perlindungan lingkungan, lan syarat efisiensi energi. Laporan lengkap sing kasedhiya.
4. Apa wektu kiriman?
Wektu pangiriman gumantung saka ukuran lan jumlah bangunan. Umume, pangiriman ana ing 30 dina sawise nampa pembayaran. Pengiriman sebagian diidini kanggo pesenan gedhe.
5. Apa sampeyan nyedhiyakake layanan instalasi?
Kita bakal menehi gambar lan manual konsultasi sing rinci kanggo mbantu sampeyan mbangun lan nginstal langkah bangunan kanthi langkah.
